加工實例：金剛石線切割導電陶瓷效果（尺寸109*149mm）
發布時間：2014-09-23 點擊次數：3535次
概述 泰州晨虹數控公司生產的單線往復走絲結構金剛石線切割機切割導電陶瓷的效果
設備型號：CHSX5632-X
導電陶瓷材料化學名稱：亞氧化鈦Ti4O7，工業名稱：亞氧化鈦。體積密度 (g/ cm3) 3. 15 - 3. 18。威氏硬度(Hv) 230。莫氏硬度不詳。
客人寄過來的材料分成三個號：1號料厚板尺寸109*149*33mm，導電陶瓷20mpa壓力；2號料厚板尺寸109*149*71mm，導電陶瓷20mpa壓力；3號料厚板尺寸109*149*97mm，導電陶瓷30.78mpa壓力?？腿艘螅好刻柫锨懈?nbsp;109*149*1mm 各兩片，剩余部分109*149*1.5mm切一片。
實際切割尺寸：104×149×1mm，實時切割效率（μm/s）26，切割時長2:01小時。
切割尺寸：104×149×2mm，實時切割效率（μm/s）24，切割時長2:14小時。
切割尺寸：104×149×1.5mm，實時切割效率（μm/s）24，切割時長2小時。
切割尺寸：109×149×1mm，實時切割效率（μm/s）24，切割時長2:01小時。

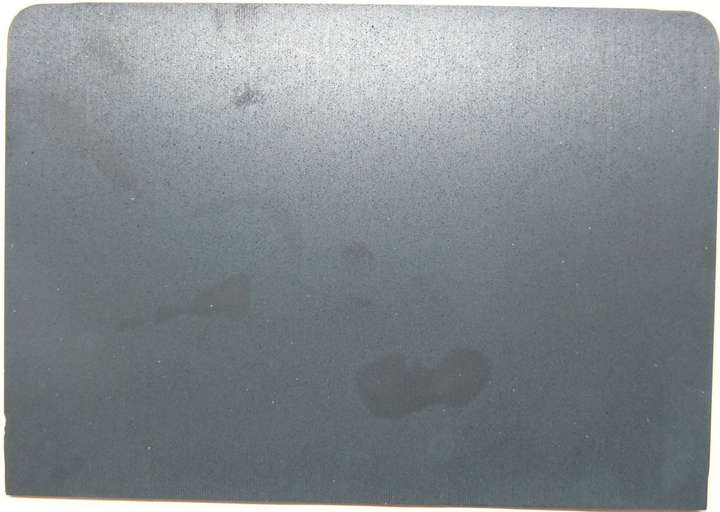

1號料

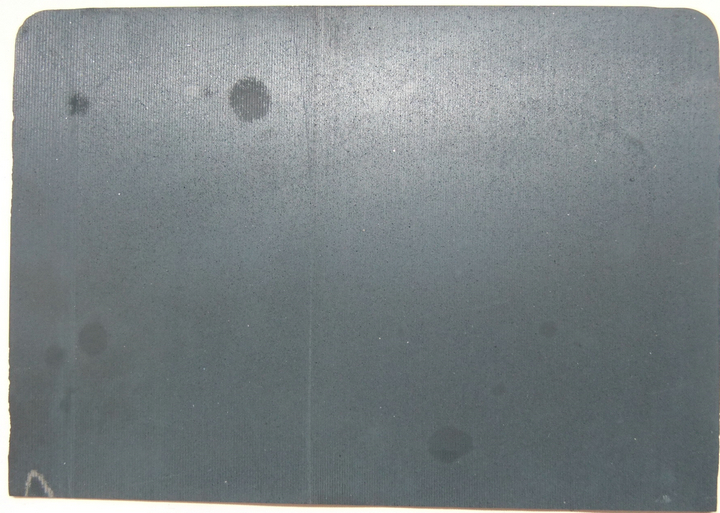

2號料

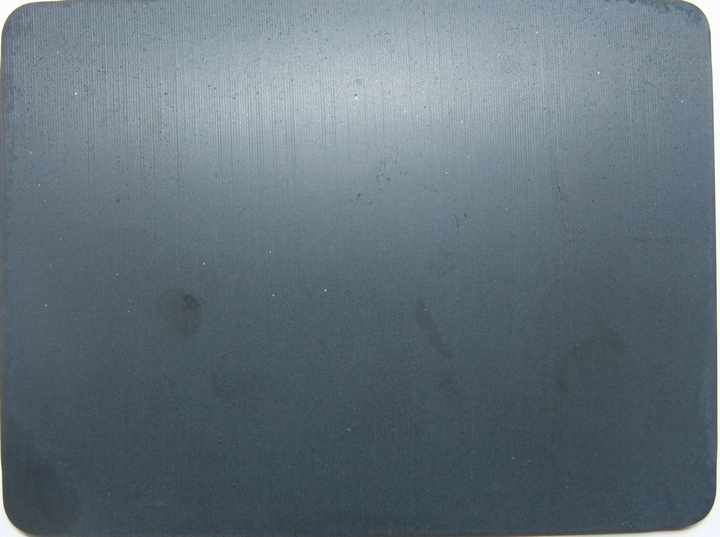

3號料

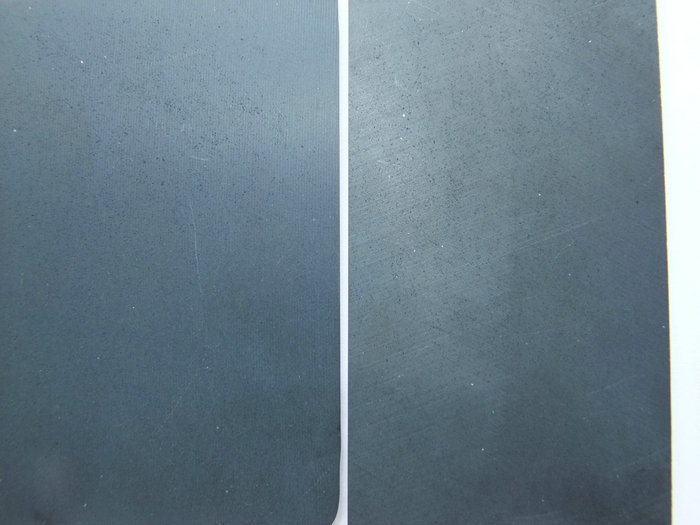

往復走絲運動結構和改進之后的金剛石線切割導電陶瓷效果
改進后的晨虹金剛石線切割機床切割的導電陶瓷表面平整度達到了±0.03mm（6絲）
